Detecție și cartare rețele subterane
Înainte de a săpa, trebuie să știi ce este sub teren.
Silvocad identifică, localizează și cartează rețelele și obiectele îngropate, folosind două tehnologii complementare: georadar (GPR) și localizare electromagnetică. Elementele găsite sunt marcate în teren și, la cerere, măsurate topografic și livrate ca plan, fișier CAD sau bază de date GIS.
De ce se face investigarea înainte de săpătură
Planurile primite odată cu avizele de amplasament arată, de regulă, traseul teoretic al rețelelor. Situația din teren diferă frecvent: rețele deviate la execuție, branșamente neînregistrate, conducte abandonate, adâncimi diferite de cele din documentație, lucrări făcute înainte ca evidențele să fie ținute digital.
Diferența se descoperă, de obicei, cu utilajul.
O avarie la o rețea subterană nu înseamnă doar costul reparației. Înseamnă oprirea lucrării, întreruperea alimentării pentru consumatori, procedura cu operatorul de rețea, răspunderea contractuală și, în cazul cablurilor electrice și al conductelor de gaz, un risc direct pentru oameni.
Investigarea prealabilă a amplasamentului costă o fracțiune din oricare dintre aceste consecințe.

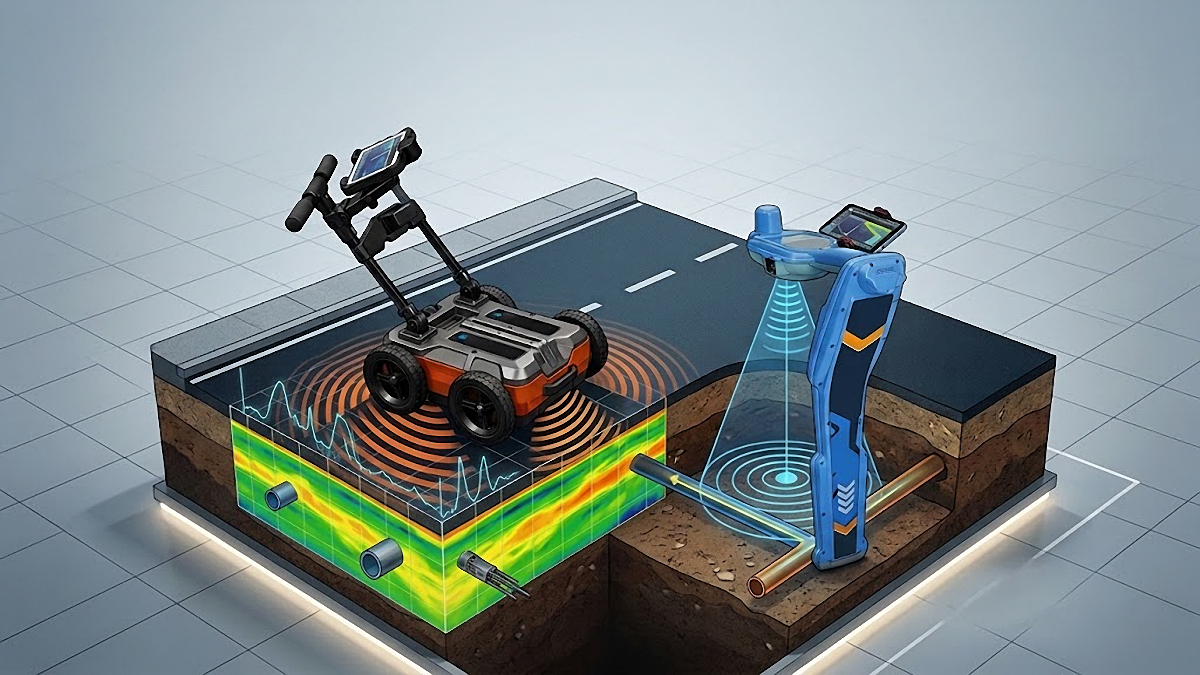

Două tehnologii complementare
Nicio metodă unică nu identifică toate tipurile de rețele. De aceea folosim două, alese în funcție de ce se caută pe amplasament:
Georadar (GPR) — GSSI UtilityScan
Investigare nedistructivă a subsolului, pe baza diferențelor dintre proprietățile electromagnetice ale materialelor. Poate pune în evidență și elemente nemetalice — conducte din PVC sau beton, canalizări, rezervoare, structuri îngropate — care nu pot fi localizate prin metode electromagnetice.
Localizare electromagnetică — Radiodetection RD8200G
Localizarea și urmărirea traseului rețelelor conductoare: cabluri electrice, cabluri de telecomunicații, conducte metalice, cu estimarea adâncimii în condițiile tehnice corespunzătoare metodei. Este metoda cea mai precisă acolo unde rețeaua conduce semnalul.
Radiodetection RD8200G urmărește cu precizie rețelele conductoare. Georadarul acoperă zona în care metoda electromagnetică nu ajunge. Folosite împreună, cresc semnificativ cantitatea de informație disponibilă pentru interpretarea situației din teren.
Ce primești
În funcție de ce ai nevoie, livrabilul poate merge de la marcaj în teren până la o bază de date completă:
• marcarea traseelor în teren — pe suprafața de lucru, pentru echipa care execută săpătura;
• schița amplasamentului cu elementele identificate și adâncimile estimate;
• plan topografic georeferențiat, în sistemul Stereo 70, cu rețelele detectate poziționate prin măsurători proprii;
• fișier CAD (DWG/DXF), pe straturi separate pe tipuri de rețea, gata de folosit de proiectant;
• bază de date GIS, cu atribute și, unde este relevant, structurată pentru integrarea în evidențele beneficiarului;
• raport de investigare, cu metoda folosită, zonele acoperite, rezultatele și limitele investigației pe acel amplasament.
Diferența față de o simplă marcare pe asfalt: marcajul dispare la prima ploaie sau la prima frezare. Planul georeferențiat rămâne și poate fi folosit la proiectare, la execuție și în evidențele ulterioare.
De la detecție la plan topografic și GIS
Aici stă diferența reală față de o firmă care oferă doar servicii de detecție.
Silvocad este firmă de topografie, cadastru și GIS, autorizată ANCPI. Elementele identificate în teren nu rămân niște semne cu spray pe asfalt: sunt măsurate cu echipamente GNSS/RTK și stație totală, integrate în planul topografic al amplasamentului și livrate în formatul cerut de proiect.
Un singur contract acoperă lanțul complet: detecție → poziționare topografică → plan și bază de date. Fără coordonarea a două firme, fără necorelări între ce s-a marcat în teren și ce apare pe plan.
GEORADAR (GPR)
Pentru investigarea nedistructivă a subsolului, Silvocad folosește sistemul profesional GSSI UtilityScan — georadar (Ground Penetrating Radar).
Georadarul permite investigarea subsolului fără săpături. Antena emite impulsuri electromagnetice și înregistrează reflexiile produse la interfețele dintre materiale cu proprietăți electromagnetice diferite. Din aceste reflexii se identifică anomaliile și obiectele îngropate.
Ce poate fi identificat
- conducte metalice și nemetalice, inclusiv din PVC și beton;
- canalizări și alte rețele îngropate;
- rezervoare și obiecte îngropate;
- structuri și elemente aflate în subsol;
- alte anomalii relevante identificate în profilurile radar.
Avantajul principal față de metoda electromagnetică: georadarul poate pune în evidență și elemente care nu conduc curentul electric și care, prin urmare, nu pot fi localizate prin inducție sau cuplaj direct.
Unde se folosește
- înaintea lucrărilor de excavare și săpătură, pe amplasamente cu rețele necunoscute sau incomplet documentate;
- în incinte industriale, unde rețelele s-au adăugat în timp, adesea fără evidențe complete;
- la modernizarea drumurilor și platformelor, înainte de frezare sau de intervenții în structura rutieră;
- la localizarea rezervoarelor și a structurilor îngropate;
- la actualizarea planurilor cu rețelele existente, în completarea metodei electromagnetice.
Ce influențează rezultatul
Aceasta este partea pe care preferăm să o spunem înainte de contract.
Adâncimea de investigare și claritatea rezultatelor nu sunt constante. Ele depind de:
- tipul solului — argilele și terenurile cu umiditate ridicată atenuează puternic semnalul și reduc adâncimea utilă; nisipurile și pietrișurile uscate sunt favorabile;
- contrastul dintre țintă și materialul din jur — cu cât diferența de proprietăți electromagnetice este mai mică, cu atât reflexia este mai slabă;
- dimensiunea și adâncimea țintei — obiectele mici și adânci sunt mai greu de separat de fondul general;
- densitatea rețelelor din zonă — anomaliile suprapuse fac interpretarea mai dificilă;
- starea suprafeței — accesul cu antena pe suprafață denivelată sau acoperită reduce calitatea achiziției.
Rezultatul unei investigații cu georadar este o interpretare a profilurilor radar, nu o certitudine. Pe amplasamentele complexe, combinarea cu localizarea electromagnetică și, în punctele critice, verificarea prin sondaje manuale rămân recomandarea corectă.
Ce primești
- marcarea în teren a anomaliilor și traseelor identificate;
- adâncimile estimate, cu precizarea condițiilor în care au fost determinate;
- la cerere: măsurarea topografică a elementelor identificate și livrarea lor ca plan georeferențiat, fișier CAD sau bază de date GIS;
- raportul de investigare, cu zonele acoperite, metoda folosită și limitele investigației pe acel amplasament.
Ce ne trebuie pentru ofertă
- suprafața de investigat și tipul terenului;
- ce se caută: rețele, rezervoare, structuri, altceva;
- ce planuri sau avize există deja pe amplasament;
- dacă rezultatul trebuie doar marcat în teren sau și livrat ca plan.
Ai un amplasament de investigat?
Spune-ne ce urmează să se execute și ce se știe despre subsol. Stabilim împreună dacă georadarul este metoda potrivită sau dacă amplasamentul cere o abordare combinată.
LOCALIZARE ELECTROMAGNETICĂ
Pentru identificarea și urmărirea rețelelor conductoare, Silvocad folosește sistemul profesional Radiodetection RD8200G.
Metoda permite localizarea și urmărirea traseului conductelor metalice și al cablurilor subterane, precum și estimarea adâncimii acestora, în condițiile tehnice corespunzătoare metodei de detecție.
Ce se poate localiza
- cabluri electrice;
- cabluri de telecomunicații;
- conducte metalice;
- traseele rețelelor existente, urmărite continuu pe lungime;
- rețele nemetalice prevăzute cu fir trasor sau accesibile pentru introducerea unei sonde.
Este metoda de referință acolo unde rețeaua conduce semnalul: precizia de urmărire a traseului este superioară celei obținute prin alte metode.
Cum se lucrează
Semnalul poate fi aplicat rețelei în mai multe moduri, în funcție de accesul disponibil pe amplasament: prin cuplaj direct la un element accesibil al rețelei, prin cuplaj inductiv de la suprafață, prin clemă de inducție sau prin introducerea unei sonde în conductă. Se pot detecta și semnalele existente în mod pasiv pe rețelele active.
Alegerea modului de lucru se face în teren și determină, în bună măsură, calitatea rezultatului. Aici contează experiența operatorului cel puțin la fel de mult ca echipamentul.
Când este recomandată
- înaintea lucrărilor de excavare și construcții, pentru evitarea avarierii cablurilor și conductelor;
- la lucrări de infrastructură și la modernizarea drumurilor;
- la proiectarea sau extinderea rețelelor edilitare;
- la verificarea și actualizarea traseelor din evidențele operatorilor;
- la identificarea branșamentelor neînregistrate;
- în incinte industriale, pentru rețelele documentate incomplet.
Ce influențează rezultatul
- conductivitatea țintei — rețelele nemetalice, fără fir trasor și fără posibilitatea de introducere a unei sonde, nu pot fi localizate prin această metodă; pentru ele se folosește georadarul;
- accesul la un punct de conectare — cuplajul direct dă cel mai bun rezultat, dar cere acces la un cămin, o vană sau un element accesibil al rețelei;
- rețelele învecinate — semnalul poate migra pe conducte și cabluri paralele, iar interpretarea trebuie făcută cu atenție în zonele dense;
- adâncimea — valoarea afișată este o estimare, influențată de distorsiunea câmpului, de rețelele apropiate și de modul de aplicare a semnalului.
Estimarea adâncimii nu înlocuiește verificarea prin sondaj în punctele critice, înainte de săpătura mecanizată.
Ce primești
- marcarea traseelor identificate în teren;
- adâncimile estimate în punctele măsurate;
- la cerere: măsurarea topografică a traseelor și livrarea lor ca plan georeferențiat, fișier CAD pe straturi sau bază de date GIS;
- raportul de investigare.
Ce ne trebuie pentru ofertă
- amplasamentul și lungimea aproximativă a traseelor de urmărit;
- ce tipuri de rețele se caută;
- dacă există cămine, vane sau alte puncte de acces la rețea;
- planurile și avizele de amplasament existente;
- ce livrabil îți trebuie.
Ai nevoie să localizezi cabluri sau conducte?
Trimite-ne datele amplasamentului și stabilim metoda potrivită.
